1.TUJUAN [kembali]
-Mengetahui dan memahami Rangkaian Pengering Tangan Otomatis
-Mampu menjelaskan prinsip kerja Rangkaian Pengering Tangan Otomatis
-Mampu mengaplikasikan Rangkaian Pengering Tangan Otomatis pada rangkaian
2.KOMPONEN [kembali]
a. Resistor
b. Transistor
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan, modulasi sinyal atau sebagai fungsi lainnya.
c. Capasitor
Kapasitor (Capacitor) atau disebut juga dengan Kondensator (Condensator) adalah komponen elektronika Pasif yang dapat menyimpan muatan listrik dalam waktu sementara dengan satuan kapasitansinya adalah Farad.
d. Baterai
d. Baterai
Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik.
e. Infra Red
Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR).
f. LED
LED ialah suatu komponen elektronika yang terbuat dari bahan semikonduktor dan dapat memancarkan cahaya apabila arus listrik melewatinya. LED (Ligth-Emitting Diode) memiliki fungsi utama dalam dunia elektronika sebagai indikator atau sinyal indikator/lampu indikator. Contohnya dapat kita jumpai pada rangkaian-rangkaian elektronika led digunakan sebagai indikator ON/OFF.
g. Potensiometer
Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya. Potensiometer yang dipakai ialah 10k.
h. IC LM358
IC LM358 bisa juga rangkaian terintegrasi adalah chip hitam kecil, itu adalah akar elektronik modern, serta juga adalah komponen penting dalam tak sedikit sirkuit elektronik.
m. Dioda 1n4002
Dioda jenis 1N4002 ini digunakan untuk menyearahkan arus bolak-balik (AC) menjadi arus searah (DC). Prinsip ini dipakai pada saat kita membutuhkan tegangan DC dari sumber tegangan AC seperti pada listrik rumah tangga.
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi.
o. FAN AC
Fan atau Kipas berguna sebagai mensirkulasikan udara di dalam ruangan sehingga udara yang ada di ruangan dapat bersirkulasi. Kipas berputar karena mendapatkan pasokan listrik AC yang mengalir dari pin pole relay.
Dalam kehidupan sehari-hari , sebagian dari kita mengetahui bahwasanya di toilet super market, rumah makan, dll kadang dijumpai alat pengering tangan otomatis. Rangkaian ini sangat efisien digunakan karena tampak praktis dalam penggunaanya, tinggal melaetakkan telapak tangan pada tempa yang sudah diberitahu.
Komponen led inframerah atau infra red (IR) pada dasarnya adalah led yang memancarkan sinar infra merah dengan panjang gelombang 850nm.
4.PRINSIP KERJA [kembali]
Saat pancaran radiasi infrared tidak terhalang oleh telapak tangan, maka hambatannya menjadi kecil <10k sehingga tegangan pada input komparator menjadi besar dan tegangan outputnya otomatis menjadi besar, yang menyebabkan LED menyala, sehingga tidak ada arus menuju basis transistor Q1 yang menyebabkan relay dalam keadaan Normally Open.
Ketika telapak tangan menghalangi pancaran radiasi IR LED, menyebabkan arus menuju basis dan mengaktifkan relay dari mode Normally Open menjadi mode Normally Close, Kipas berputar karena mendapatkan pasokan listrik AC yang mengalir dari pin pole relay.

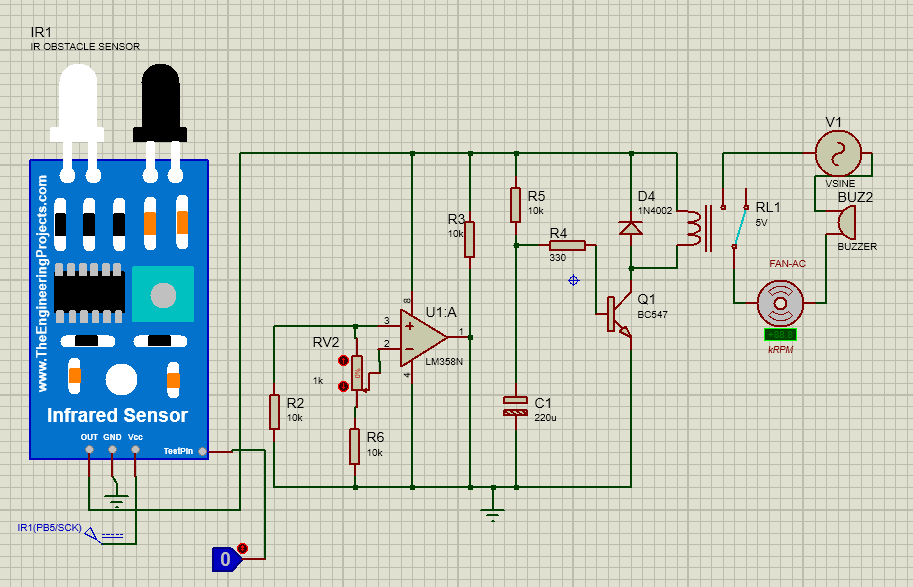

5.GAMBAR RANGKAIAN [kembali]
6.VIDEO SIMULASI [kembali]
7.DOWNLOAD [kembali]
a. Materi (html) [klik disini]
b. Rangkaian [klik disini]
c. Tutorial [klik disini]
d. Datasheet (Infrared) [klik disini]
f. Datasheet (Transistor) [klik disini]
b. Rangkaian [klik disini]
c. Tutorial [klik disini]
d. Datasheet (Infrared) [klik disini]
f. Datasheet (Transistor) [klik disini]
i. Datasheet (LED) [klik disini]
j. Datasheet (Potensiometer) [klik disini]
k. Datasheet (IC LM358) [klik disini]
n. Datasheet (Relay) [klik disini]
