Reymon Syah 1910953027: Laporan Akhir M3 Percobaan 3

Resistor merupakan komponen penting dan sering dijumpai dalam sirkuit Elektronik. Boleh dikatakan hampir setiap sirkuit Elektronik pasti ada Resistor. Tetapi banyak diantara kita yang bekerja di perusahaan perakitan Elektronik maupun yang menggunakan peralatan Elektronik tersebut tidak mengetahui cara membaca kode warna ataupun kode angka yang ada ditubuh Resistor itu sendiri.

Seperti yang dikatakan sebelumnya, nilai Resistor yang berbentuk Axial adalah diwakili oleh Warna-warna yang terdapat di tubuh (body) Resistor itu sendiri dalam bentuk Gelang. Umumnya terdapat 4 Gelang di tubuh Resistor, tetapi ada juga yang 5 Gelang.

Gelang warna Emas dan Perak biasanya terletak agak jauh dari gelang warna lainnya sebagai tanda gelang terakhir. Gelang Terakhirnya ini juga merupakan nilai toleransi pada nilai Resistor yang bersangkutan.

Tabel dibawah ini adalah warna-warna yang terdapat di Tubuh Resistor :

Tabel Kode Warna Resistor

Perhitungan untuk Resistor dengan 4 Gelang warna :

Cara menghitung nilai resistor 4 gelang

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)

Masukkan angka langsung dari kode warna Gelang ke-2

Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)

Merupakan Toleransi dari nilai Resistor tersebut

Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak = Toleransi 10%

Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Perhitungan untuk Resistor dengan 5 Gelang warna :

Cara Menghitung Nilai Resistor 5 Gelang Warna

Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan angka langsung dari kode warna Gelang ke-3
Masukkan Jumlah nol dari kode warna Gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut

Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.

Contoh-contoh perhitungan lainnya :

Merah, Merah, Merah, Emas → 22 * 10² = 2.200 Ohm atau 2,2 Kilo Ohm dengan 5% toleransi
Kuning, Ungu, Orange, Perak → 47 * 10³ = 47.000 Ohm atau 47 Kilo Ohm dengan 10% toleransi

Cara menghitung Toleransi :
2.200 Ohm dengan Toleransi 5% =
2200 – 5% = 2.090
2200 + 5% = 2.310
ini artinya nilai Resistor tersebut akan berkisar antara 2.090 Ohm ~ 2.310 Ohm

B. LED

LED adalah suaatu semikonduktor yang memancarkan cahaya, LED mempunyai kecenderungan polarisasi. LED mempunyai kutub positif dan negatif (p-n) dan hanya akan menyala bila diberikan arus maju. Ini dikarenakan LED terbuat dari bahan semikonduktor yang hanya akan mengizinkan arus listrik mengalir ke satu arah dan tidak ke arah sebaliknya. Bila LED diberikan arus terbalik, hanya akan ada sedikit arus yang melewati LED. Ini menyebabkan LED tidak akan mengeluarkan emisi cahaya.

C. ARDUINO

Microcontroller ATmega328P

Operating Voltage 5 V

Input Voltage (recommended) 7 – 12 V

Input Voltage (limit) 6 – 20 V

Digital I/O Pins 14 (of which 6 provide PWM output)

PWM Digital I/O Pins 6

Analog Input Pins 6

DC Current per I/O Pin 20 mA

DC Current for 3.3V Pin 50 mA

Flash Memory 32 KB of which 0.5 KB used by bootloader

SRAM 2 KB

EEPROM 1 KB

Clock Speed 16 MHz

BAGIAN-BAGIAN ARDUINO UNO

POWER USB
Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.

POWER JACK
Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.

Crystal Oscillator
Kristal ini digunakan sebagai layaknya detak jantung pada Arduino.
Jumlah cetak menunjukkan 16000 atau 16000 kHz, atau 16 MHz.

Reset
Digunakan untuk mengulang program Arduino dari awal atau Reset.

Digital Pins I / O
Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.

Analog Pins
Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.

LED Power Indicator
Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.

D. Potensiometer

Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel. Jika hanya dua terminal yang digunakan, potensiometer berperan sebagai resistor variabel atau Rheostat, berfungsi untuk mengatur resistensi, tegangan, dan juga arus litrik yang mengalir dalam suatu rangkaian listrik.

Bahan

- Software Arduino IDE

Lingkungan Pengembangan Terpadu Arduino adalah aplikasi lintas platform yang ditulis dalam fungsi-fungsi dari C dan C ++. Ini digunakan untuk menulis dan mengunggah program ke papan Arduino yang kompatibel, tetapi juga, dengan bantuan core pihak ketiga, papan pengembangan vendor lainnya.

3. Rangkaian Percobaan [Kembali]

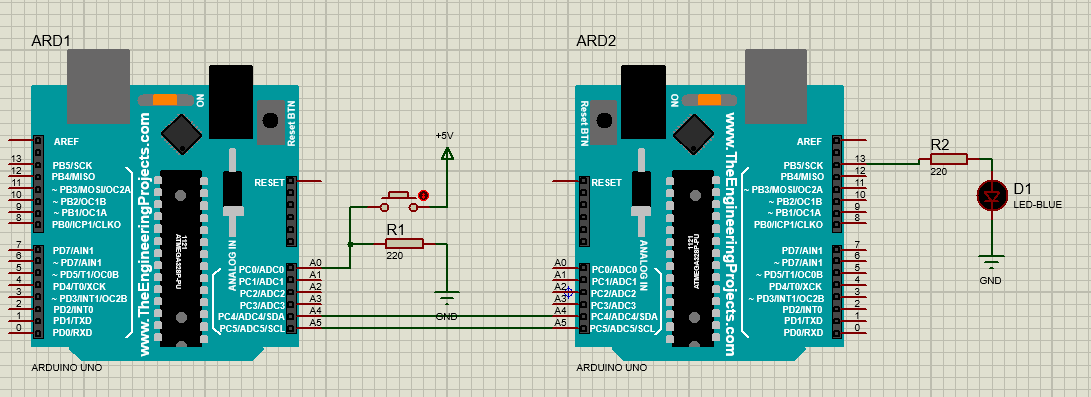

Rangkaian Percobaan

Prinsip Kerja

Ketika program sudah diupload pada arduino dan rangkaian dihidupkan, rangkaian akan berkondisi mati pada LED nya. Ketika Push button ditekan maka LED akan hidup, yangmana push button akan memberikan logika 1 ke arduino master yang akan diteruskan dan diproses oleh arduino slave dan LED pun hidup, begitupun ketika push button dimatikan maka LED akan mati kembali.

4. Listing Program [Kembali]

Listing Program

//MASTER

#include <Wire.h>

#define SLAVE_ADDR 9

int analogPin = 0;

int val = 0;

void setup() {

Wire.begin();

}

void loop() {

delay(50);

val = map(analogRead(analogPin), 0, 1023, 255, 1);

Wire.beginTransmission(SLAVE_ADDR);

Wire.write(val);

Wire.endTransmission();

}

//SLAVE

#include <Wire.h>

#define SLAVE_ADDR 9

int LED = 13;

int rd;

int br;

void setup() {

pinMode(LED, OUTPUT);

Wire.begin(SLAVE_ADDR);

Wire.onReceive(receiveEvent);

Serial.begin(9600);

Serial.println("I2C Slave demo");

}

void receiveEvent() {

rd = Wire.read();

Serial.println(rd);

}

void loop() {

delay(50);

br = map(rd, 1, 255, 100, 2000);

digitalWrite(LED, HIGH);

delay(br);

digitalWrite(LED, LOW);

delay(br);

}

Flowchart

5. Soal Analisa [Kembali]

1. Apakah device master pada komunikasi ini mempunyai alamat/address?

Jawaban: Berdasarkan percobaan yang telah dilakukan, pada program terdapat address pada device master, yaitu "#define MASTER_ADDR 9".

2. Apa yang terjadi jika addres pada slave di ganti menjadi 0x70?

Jawaban: Berdasarkan percobaan yang dilakukan, ketika address slave diganti 0x70 pada "#define....." maka nama tersebutatau address tersebut tidak bisa di identifikasi oleh program ketika dikompiling.

3. Apa fungsi sintax 'Wire.onReceive(receiveEvent)' pada slave?

Jawaban: Berfungsi sebagai sintax pennerima data dari master.

6. Video [Kembali]

7. Link Download [Kembali]

HTML Link Download
Simulasi Proteus Link Download
Listing Program Link Download
Video Link Download
Datasheet Potensiometer - Download
Datasheet LED - Download
Datasheet Arduino Uno - Download
