Laporan Akhir 2

 Lapran Akhir Modul 4 (Percobaan 2)

[Menuju Akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

1. JURNAL [Kembali]



2. ALAT dan BAHAN [Kembali]

1. Resistor 10K ohm
2. Resistor RF 35K ohm
3. Resistor RF 70K ohm
4. OP-AMP 1458
5. Voltmeter
6. VSource
7. Ground

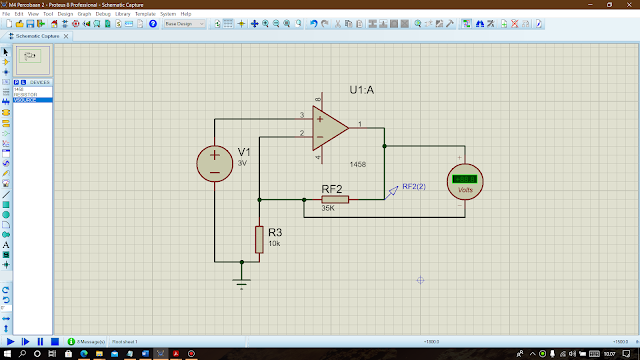

3. RANGKAIAN SIMULASI [Kembali]

4. PRINSIP KERJA RANGKAIAN [Kembali]

    Rangkaian bekerja ketika Vin diberi tegangan sesuai dengan data yang akan di gunakan, Vin akan mengalir menuju kaki positif dari Amplifier dan kaki negatif Amplifier akan di aliri oleh R3 (10K ohm) dan RF2 (35K ohm dan 70K ohm), dari tegangan yang mengalir tersebut akan di ukur menggunakan Voltmeter untuk mengetahui berapa tegangan yang di hasilkan setelah melalui proses Non-Inverting pada Amplifier.

5. VIDEO RANGKAIAN [Kembali]

6. ANALISA [Kembali]

1. Jelaskan prinsip kerja dari rangkaian non inverting!

Jawab: Rangkaian bekerja ketika Vin diberi tegangan sesuai dengan data yang akan di gunakan, Vin akan mengalir menuju kaki positif dari Amplifier dan kaki negatif Amplifier akan di aliri oleh R3 (10K ohm) dan RF2 (35K ohm dan 70K ohm), dari tegangan yang mengalir tersebut akan di ukur menggunakan Voltmeter untuk mengetahui berapa tegangan yang di hasilkan setelah melalui proses Non-Inverting pada Amplifier.

2. Apa pengaruh Vin terhadap Vout pada rangkaian non inverting?

Jawab: Vin akan mempengaruhi besar dari nilai Vout yang di hasilkan, tetapi sesuai pengertian dari non-amplifier sinyal yang masuk akan sama dengan sinyal yang keluar dan akan terlihat perubahannya pada Vout yang terbaca oleh Voltmeter dan juga Vout yang didapatkan tidak terlalu jauh nilai yang di hasilkan, seperti pada data RF 30K ohm Vin = -2V, sedangkan Vout = -8,7V hampir sama nilainya dengan Vin = 2V, sedangkan Vout = 9V, yang berbeda hanya sifat angkanya saja (positif atau negatif).

3. Jelaskan pengaruh dari +V saturasi dan -Vsaturasi pada tegangan output yang dihasilkan?

Jawab: Pengaruh dari +V dan -V saturasi pada output menyebabkan nilai ditiap input yang di masukkan akan bernilai sama (kecuali 0), seperti Vin = -3/-2/+2/+3, maka  output yang di hasilkan ialah 5,45/-5,45.

4. Bagaimana turunan rumus Vout dari rangkaian non Inverting?

Jawab:

Substitusi persamaan (5) dan (6) ke persamaan (1) sehingga diperoleh

7. LINK DOWNLOAD [Kembali]

1. Download HTML : KLIK DISINI !!!
